TG-110DL
手持式超聲測厚儀
介紹 TG-110DL是一種簡單、通用的超聲波測厚儀，可用于多種測量。由于該單元與雙晶探頭工作，它還具有優異的腐蝕檢測能力。該設備可以通過簡單操作按下幾個按鈕厚度測量，并且還可以通過定義用戶可定義的數據模型更方便地記錄數據。
TG-110可用于金屬、玻璃、塑料等多種材料
除了上述之外，可購買選項還可測量穿透油漆或覆蓋材料上類似涂膜等。 | 應用 ·腐蝕與點蝕測量 ·管材檢驗 ·油罐檢驗 ·鍋爐玻璃測量 主要特征 ·自動探針識別系統 ·一系列從2.25MHz到10MHz的10個換能器 ·單點校準和兩點校準 ·存儲多達50000個數據點的1或2維數據記錄器 ·時間編碼的B掃描測量 ·英/公制單位 |

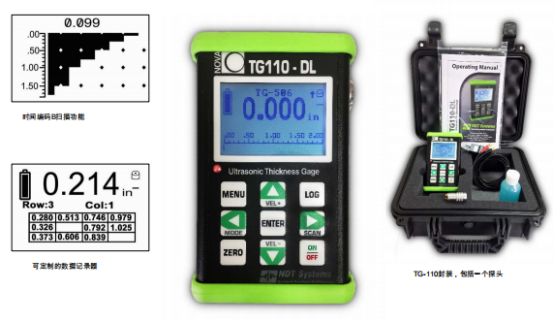

TG-110DL
手持式超聲測厚儀

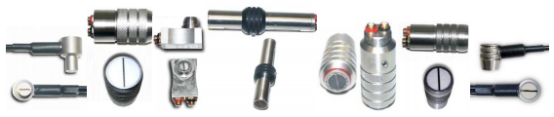

TG-502 TG-208 TG101HR TG-506 TG-790 TG-506 TG-505
TG-702 TG-790HP TG-560P
TG-110傳感器系列 | ||||||||||
傳感器 | TG-028 | TG-506 | TG-560P | TQ-506 | TG-790 | TG-790HP | TG-502 | TG-505 | TG-702 | TG101HR |
頻率[MHz]的 | 2.25 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7.5 | 10 |
?[IN] | 0.75” | 0.375” | 0.375” | 0.375” | 0.325” | 0.325” | 0.20” | 0.30” | 0.20” | 0.20” |
細節 | 低頻 | 標準 | 穿透油漆 | 超高溫溫度 | 高溫 | 高溫大功率 | 小尺寸頂端電纜連接 | 中等尺寸頂端電纜連接 | 高頻電纜連接 | 超高頻 |
技術規格 | ||
常規 | 包裝
顯示
外形尺寸 能量源 工作溫度 儲存溫度 連接器類型 單位 | TG-110主機，“AA”的堿性電池，LMD1電纜，探頭（取決于訂購型號），用戶手冊，COC，包裝箱 128×64個像素|1.96inX1.25in（49mmX32mm）|自動/開/關背光 4.9inX3inX1.25in，0.9lbs|124mmX76mmX32mm，0.41kg 2個“AA”電池（24小時+） 32F-122F（0℃至50℃） -4F-140F（-20℃至60℃）儲存濕度：≤60% 雙Lemo00 英制/ 毫米 |
探頭 | 類型 頻率 | 雙晶| 接觸探頭 2.25兆赫 - 10兆赫 |
性能 | 測量范圍 分辨率 校準過程 速度
厚度模式 脈沖發生器PRF | 0.022in-50.000”in（0.055mm-1270mm） 0.001in（0.0254mm） 單點校準，兩點校準 0.0490in/us - 0.9999in/us（1.24mm/us-25.4mm/us），可調 正常，差分，最小保持 250Hz |
報警 | 報警類型 | 視覺丨厚度高，低， |
接收器 | 增益 | 高和低設置，高溫測厚：溫度高達538°C通過與高溫探頭一起使用 |
存儲 | 內部 | 50.000點測量的數據記錄器，30個字符的字母數字識別的文件 |
連接 | PC軟件 | Windows的USB數據傳輸軟件：上傳和下載的設置和數據（可選） |
軟件選項 | 穿透涂層
速度測量 | 通過與特殊的TG-560P探頭一起使用，使軟件菜單選擇通過涂料（或等效非金屬層）測量。 使軟件菜單定義已知厚度，進而測量材料聲速 |
