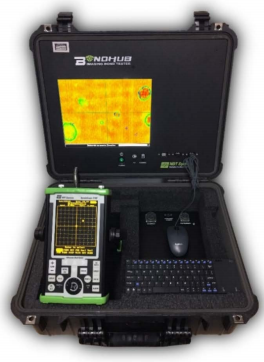

BondHub 復合材料的檢測成像系統
| 主要特征 ·C掃描（XY-編碼）成像功能包括3種模式檢測膠接：共振模式，一發一收模式，機械阻抗模式 ·一發一收和MIA機械阻抗模式不需要耦合條件 ·全場檢查覆蓋率和數據再現性 ·完成掃描后審查完成整個數據，從而節省成本，而不是在檢查過程中完成 ·數據記錄，后處理，分析，報告，歸檔 ·提高檢測概率 ·易于檢測分析 ·更快更可靠的檢查 ·減少人為誤差影響 ·定量缺陷尺寸 ·便攜系統，室外可讀顯示頻 ·電池控制源 ·可兼容手動/自動掃查器 ·CompVu軟件可用于遠程數據處理 應用 ·復合材料與粘接結構的完整性 ·蜂窩或泡沫芯夾層結構的完整性 ·金屬-金屬結構和配件的粘接 ·多層復合材料，玻璃纖維或碳纖維復合材料分層、脫膠、破碎芯、液體侵入、皮芯缺陷、遠側缺陷、沖擊損傷等。 |

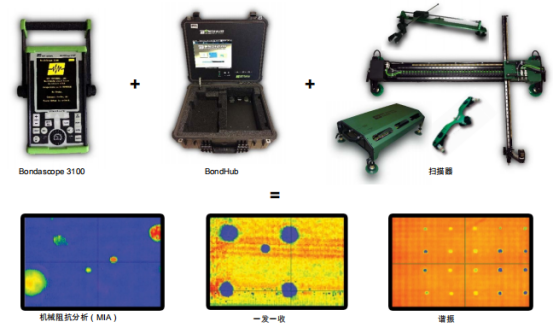

介紹 隨著復合材料和粘接接頭的使用在許多行業中增加，測試粘結完整性的需求已經增長，以確保材料的質量。傳統的超聲波方法可以限制這些應用，因此已經開發了多種替代方法來處理這一范圍的材料組合。 粘接測試曾經局限于手動點測量，不提供存檔，對用戶錯誤開放，并且常常由于缺陷所代表的信號的微小變化而丟失缺陷。 BondHub代表工業檢測的第一技術，其目的是使復合檢測更加簡單可靠。它充分利用了已建立的Bodscope3100的全部能力，并作為任何無損檢測系統手動或自動掃描儀的運動控制器。其強大的成像軟件，稱為CMPVU，在一發一收、MIA和共振模式中產生高分辨率的C掃描圖像，并允許分析和歸檔檢查結果。 復合材料和粘接材料的檢驗還沒有見過這樣的進步了很多年。BondHub使用結合測試全視野檢查的圖像的功率提升無損檢測到一個新的水平。 | BondHub操作 BondHub顯示從Bondascope 3100在傳統的相位和振幅阻抗平面上的實時圖像 。一旦掃描被定義，該系統自動生成實時的C掃描圖像。各種閘門都可以使用，其中包括新的顏色選通在共振模式深入的分析。阻抗平面的相位、振幅、x和y分量可以作為變量來顯示。大量的分析工具，包括缺陷大小、慢跑位置、閘門后處理、基礎材料過濾和報告，都可以在通過可用的USB連接導出之前使用。 |
BondHub測試技術 相比傳統的UT，20kHz-400khz的較低頻率 ，使通過衰減性材料更深的穿透，在多個膠線或甚至夾層芯以檢測遠側缺陷。所述一發一收和共振模式適合于層壓板，粘合和夾層結構。一發一收不用耦合劑，易于使用，并且效果很好顯示較大的缺陷。共振模式需要耦合劑，并能識別較小的缺陷，甚至確定缺陷發生在與多層粘合結構。在MIA模式是不用耦合，最適合用于檢測較硬外殼芯構造檢測 |
BondHub
復合材料的檢測成像系統
技術規格
常規
| 包裝 設備 外形尺寸 電源 工作溫度 儲存溫度 | BondHub系統及保護箱，鍵盤，鼠標，工廠安裝win7許可證，工廠安裝內部的鋰離子電池組，交流充電器，Bondascop e 3100-BondHub連接電纜，操作手冊，定制包裝盒（Bondascope 3100不包括在內） win7，1GHz處理器，128GB硬盤，12” 防眩TFT LCD顯示器，CompVu軟件 21in X 16inX 7.5in，25磅| 533mmX406mmX191mm，11kg 兩節鋰離子電池（4個小時），或交流 電源 32F - 105F（0℃至40℃） - 4 F - 140°F（-20℃至60℃） | ||
性能
| 閘門 顯示模式 顯示分析 圖像輸出 | 矩形，橢圓形，楔形，獨立可觀的閘門。視聽警報 C掃描：相位，幅度，x和y分量從阻抗平面阻抗平面散點圖的每一個數據 點條形圖：輸出矩形實時流 回顧所有的點取得的位置 缺陷尺寸：尺寸，位置 在后處理中可改變閘門，基體材料過濾器 自動和用戶自定義縮放，公制和英制單位，移動掃描儀的位置 BMP，JPG，PNG，報告生成器 | ||
軟件 | 可安裝在遠程計算機上ComVu閱讀器軟件 - 允許遠程數據后處理 | |||
掃描儀 | 手動掃描器（String Scan，Slide Scan）和自動掃描儀（CrosScan，Tunnelscan） | |||
探頭類型
| 一發一收： 彈簧加載的或固定尖端猝發音，脈沖或高電壓的選擇 低，中或高頻率 | 機械阻抗： 1/4″，3/8″，1/2″尖端直徑 | 共振： 18KHZ，26kHz，53kHz，110kHz，165kHz，200kHz，為250kHz，了280 kHz，330 kHz，37 0khz | |
