超聲波探傷機
NOVOTEST UD2301
| 與標準UD3701型相比，超聲波探傷儀NOVOTEST UD2301是在微型外殼中制造的，其尺寸最適合在狹小空間進行檢測和在現場操作。同時探測器配有清晰的彩色顯示屏，分辨率高達480x320像素，意義重大，提高了設備的可能性。 檢測儀顯示屏可以在任何方向運行——全部4個選項，顯示屏旋轉90度，使用戶可以在左右和右手方向配置儀表，顯示屏可以在縱向和橫向方向使用。 |
帶顏色顯示器和微型尺寸的超聲波探傷儀NOVOTEST Ud2301是專業超聲波探傷的最佳選擇。 |

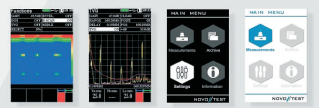

NOVOTEST UD2301用戶界面
實時B掃描模式 距離振幅曲線 各種顏色主題

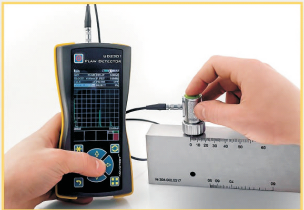

功能強大、重量輕且便攜式的檢測儀，采用符合人體工程的防震外殼和橡膠保護踏板，是通過檢測儀的現代工業設計。該裝置具有AFS、DAC、DGS、A-scan、B-scan等功能。檢測儀允許用戶解決從薄產品厚度測量到大型鑄造檢測等一系列任務。
三信亞太科技（深圳）有限公司
深圳市羅湖區布吉路1021號天樂大廈1405&1407
電話：0755-23942087
www.asiatrinity.com
NOVOTEST UD2301超聲波探傷儀詳細參數
范圍 | 最小：0-6μs 最大：0-1000μs step-25ns |
顯示移位（延遲） | 從0μs到1000μs step-25ns |
測試材料的最大長度 | 長達6000mm（回聲模式）的鋼鐵 |
速度范圍 | 1000-9999m/s |
棱鏡延遲 | 0-100μs step-25ns |
阻尼 | 50 Ohm |
輸入阻尼 | 50 Ohm/600 Ohm |
脈沖工作模式 | 振幅為100、200或300V的射頻脈沖， 長度從25到500ns不等， step-25ns |
PRF | 從10到100Hz自動優化 |
模擬寬帶 | 寬頻帶0.4-20MHz（-6dB） |
增益控制范圍 | 125dB，step-0,6dB |
時間控制增益（TCG） | 范圍高達70dB，12dB/μs 通過16個參考點來構建曲線 手動或通過控制反射器輸入 |
振幅距離曲線（DAC） | 通過16個參考點繪圖，高度可調 |
區域控制（模塊） | 兩個獨立的區域，起始位置和寬度都能改變掃描范圍； 限制級別設置為顯示高度0到100%；檢測缺陷的個別差異 |
探測 | 正半波或負半波，全波， 無線電信號（全范圍掃描），B掃 |
中斷 | 補償，0-90%的屏幕高度 |
缺陷自動報警 | 單個區域的光邏輯檢測缺陷，單個區域的聲邏輯檢測缺陷 |
時間間隔測量 | 從0到區域內的第一個信號或在區域間的信號 到前面或到最大信號 |
振幅測量 | 在數據庫中相對于閾值水平的區域； 相對于參考信號的分貝； 在分貝中相對于振幅-距離曲線 |
顯示屏 | 7英寸觸摸屏，155x85mm |
內存 | 有限的SD卡容量 |
接口 | USB，藍牙（可選） |
探頭連接器 | 2Lemo |
電池 | 鋰12a/h |
電池工作時間 | 長達10小時 |
外部電源 | 220V，50Hz AC |
電源電壓 | 5V |
工作溫度范圍 | 從-30℃到+55℃ |
尺寸（高x寬x長） | 50x150x250mm |
重量 | 1.1kg |
