設備接口
計數器輸入 | |
我們所說的超級計數器（如DEWE-43、Sirius等儀器上的計數器）能夠進行非常精確的時間和計數測量。 計數器工作基于內部102.4 MHz的時基，不受模擬信號采樣率的設置影響。
支持簡單計數及高級計數器功能 |
AD時鐘 計數器輸入 理想計數形式 超級計數器 標準計數器 |
數字輸入 | 波形計時 | 事件計數 | |||||
| 每個計數器包含3個數字輸入這些數字輸入可以分別使用 |
| 周期 脈沖寬度 占空比 |
| ·基本事件計數 ·門計數 ·上/下沿計數 ·基本計數器計數 | ||
模擬輸出功能： 函數信號發生器（模態/激振器控制） | |
再也不需要額外的模擬輸出硬件了！函數信號發生功能可以輸出各種波形，如正弦、方波、三角波、鋸齒波甚至表格編輯的任意波形。各種輸出方式可選，如連續輸
| 出、掃頻、步進掃頻、猝發等等。同時可以在測量過程中對波形進行實時精細調整。
|
模擬輸出功能：通道控制 | |
通過 ControlChannels 插件，使直接控制模擬輸出信號成為可能，甚至可以在測試過程中實時輸入設定值進行精細調整！該功能可以用于控制系統外圍硬件。有各種不
| 同的控制工具可供選擇，如條狀刻度尺、旋鈕或者文本輸入框等。
|
設備接口
視頻輸入 | |
兼顧網絡攝像頭、熱像儀和高速攝像機的同步視頻采集
| DS攝像機適用于那些需要真正同步于系統動態采樣率的應用環境。高品質圖像和（可選）自動快門由A/D卡直接控制，其產生的脈沖用于驅動攝像機。由此得到各幀圖像和數據之間完美的修正。
Direct X 網絡攝像頭也同樣被軟件所支持！
軟件還支持多種熱像儀包括：FLIR、NEC、MICRON，以及Photron高速攝像相機，幀速率高達100000幀/秒 |
GIGE | |
| 插件增加了對直接通過千兆網口連接的 GigE vision 攝像機的支持。DEWESoft 發出時鐘同步攝像頭及其他輸入信號。
|

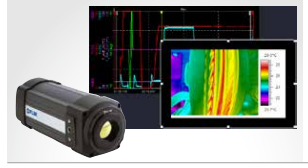

FLIR THERMOVISION | |
| 插件增加了對 FLIR 熱成像攝像機的支持。包括數據可視化、分析和存儲功能（支持型號：A300，A310，A315，A320，A325，A615，SC305，SC325，SC645，SC655）
·支持 FLIR 熱成像攝像機
|
PHOTRON | |
| 添加對 Photron高速攝像機的支持。能夠以百萬像素圖像分辨率、20，000 fps 進行視頻數據采集。最高可實現2，000，000 fps（取決于攝像機型號及分辨率）視頻數據采集。視頻數據與其它數據源完全同步。支持軟件或外部觸發。
·多攝像機支持 ·完全同步
|
設備接口
車輛總線接口 | |
CAN，OBDII on CAN，J1939 and J1587 協議 | CAN總線（控制器局域網絡）是如今車輛上應用最廣泛的總線。DEWESoft? X軟件支持以下具有CAN 接口的設備：DEWE-43A、DS-NET、DS-CAN-2、SIRIUS。如今汽車、卡車、船舶、坦克、拖拉機、收割機等，幾乎所有配備現代發動機的機器中都能夠看到CAN總線的身影。 |
GPS 接口 | |
高級GPS功能支持 | GPS技術主要用于三個應用領域：獲取絕對位置，測量一個物體的運動速度以及得到精確的絕對時間信息。 DEWESoft?X支持以上三個應用領域。對于最基本的定位功能，DEWESoft? X軟件支持NMEA 0183 GPS接口協議。如果GPS接收器能夠以NMEA 0183格式傳送數據，DEWESoft? X軟件將能夠以最高500赫茲的速度實時采集位置數據。 |
DS-IMU 插件 | |
| ·快速高效的對DS-IMU2，DS-IMU1 和DS-GYRO1 進行配置 ·修正安裝位置偏移及GPS天線位置偏移 ·對任意計算個參考點進行位置/速度/加速度/滑移角參數計算 ·支持同時使用多個 DS-IMU 和 DS-GYRO |
以太網接收器 | |
| 以太網探測器，具有過濾和數據解碼能力，用來從以太網數據流中解碼數據通道。 數據流可通過如 MAC 和IP 地址，源端口和目的端口等多種參數來過濾。 支持多種數據編碼： intel，motorola，signed，unsigned，IEEE float： 支持線性和非線性 （polynomial） 縮放。 ·可接收多種以太網數據流 ·多種過濾方式 （TCP/IP，UDP，data filter，...） ·支持多種格式數據解碼（intel，motorola，float，signed，...） ·線性和非線性縮放 |
設備接口
車輛輸入/輸出接口
CAN | |
| ·記錄分析 CAN 數據流 ·支持 CAN 標準/擴展信息 ·DBC 導入/導出功能 ·支持J1939 ·在線/離線解析CAN報文（需存儲 CAN 數據流） ·通過CAN輸出功能進行數據回放（.csv 格式） |
OBDII | |
| ·適用與多種車輛子系統 ·低采樣率 ·Dewesoft CAN 插件形式，不斷更新 ·僅支持OBDII on CAN（pins 6 and 14 ） |

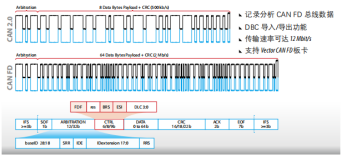

CAN FD | |
| ·記錄分析 CAN FD 總線數據 ·DBC 導入/導出功能 ·傳輸速率可達 12 Mbit/s ·支持 Vector CAN FD 板卡 |
XCP/CCP | |
| 插件可以采集支持CCP或XCP協議的電子控制單元電子控制單元 （ECU）數據。通過CAN/以太網接口通訊無需其它硬件?？蛻魺o需了解XCP 或 CCP 協議的任何知識。如果設備是通過密匙保護的，我們需要帶有參數定義的a2l 文件及Key&Seed算法來解鎖dll文件。上述所有文件都可以從ECU制造商處得到。
·XCP 協議（通過 CAN 或網口） ·CCP 協議 ·支持多種 ECU
|
設備接口

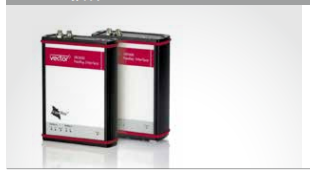

FLEXRAY 插件 | |
| 插件用于FlexRay系統總線， 帶有FIBEX庫導入選項，主要用于汽車工業。支持所有Vector FlexRay 總線板卡。
·解碼FlexRay總線 ·支持FIBEX ·所有Vector FlexRay 板卡均可支持 |

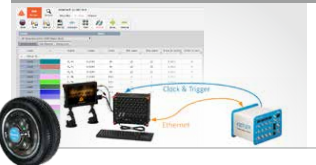

KiRoad / RoaDyn2000 | |
| 能夠精確測量力和力矩，每個參數均可在正交參考系中表示為三個矢量。設備與其他數據完全同步。
·采樣率可達1250 Hz ·硬件同步 |
ETHERCAT 試驗臺集成 | |
| l 試驗臺控制器與 DEWESoft 硬件連接僅需要一根線纜 -＞ 控制器無需額外的模擬輸入通道及更少的線纜，能顯著降低成本
l 實時信號處理及負載分析反饋（通過 EtherCAT）同時通過 DEWESoft 軟件同步記錄數據 |
測試臺架插件 | |
| 與臺架服務器的通訊通過專用的插件實現（兼容IndiMaster 670）.
支持 RS232 及 TCP/IP 連接協議：
·AK 協議 ·Puma Open AK ·D2T AK ·Tornado AK
|

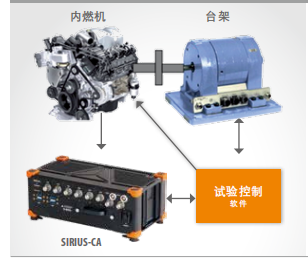

內燃機 臺架 SIRUS-CA 試驗控制軟件
設備接口

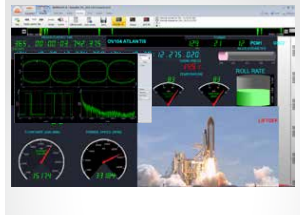

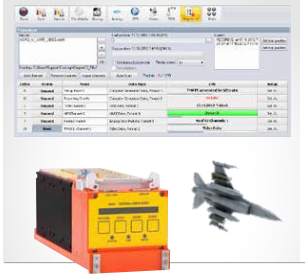

航空航天輸入輸出接口
航天測試借口 | ||
支持PCM遙測， ARINC，chapter 10 和 MILSTD-1553接口 |
飛行器包括航天器如美國的航天飛機均需要采集機載數據，進行數字化，并將數據發送至地面站。此過程被成為脈沖編碼調制數據流，或者被成為PCM.DEWESoft? 支持 Ulyssix Tarsus PCM-01 板卡進行解碼，顯示及存儲PCM 數據。PCM 數據嵌入了IRIG 時 | 時間戳，因此可以與 FM 模擬通道，視頻數據及其他數據源進行同步。更多信息，請參考 PCM 數據解決方案。
|
CHAPTER 10 插件 | |
| 以太網嗅探器具有簡單的過濾功能和數據解碼功能，可以從網絡數據流中提取出數據通道。數據流可以通過各種參數（如 MAC 和 IP 地址，數據源端口/目標端口或手動數據過濾等方式）進行過濾。數據可以通過不同方式進行編碼： intel， motorola，有符號，無符號，IEEE 浮點： 可以使用線性及非線性（多項式）系數。
·能夠記錄及回放 IRIG-106 Chapter 10 文件 ·能夠接收及發送 Chapter 10 UDP 以太網數據包 ·完整的全功能處理和記錄功能包
|

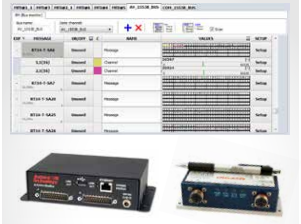

ARINC429 - MIL1553 | |
| 處理多個 ARINC 429 和 MIL-STD-1553 數據總線。插件可以捕獲、過濾、記錄和顯示總線中流動的數據。 它還可以將二進制數據轉換為方便用戶識別的格式。 除了讀取和存儲總線數據之外，也可以將數據發送至總線。為實現此功能，插件為 ARINC 429 協議提供了易于使用的傳輸計劃設計器，為 MIL 1553 協議總線控制器功能提供了幀設計器功能。
·支持 AltaDT 和 Ballard 硬件 ·支持 Chapter10 協議輸入 ·支持上行（TX）和下行（RX）數據（ARINC 429） ·支持 BM（總線監視器）and BC（總線控制器）（MIL 1553） |
設備接口
INET插件 | |
| iNET插件使用iNET網絡數據包協議捕獲iNET兼容數據。。更具體地說，插件符合TTCNPD數據分組協議版本3，其向著與用于網絡分組協議的iNET標準的兼容性發展。NPD消息協議是在標準IPv4網絡協議和UDP傳輸協議之上操作的應用層協議。每個NPD數據包包含一個20字節的NPD數據包報頭，后跟一個或多個包含實際數據的NPD數據段（如攜帶PCM模擬采集數據的ACQ）。iNET插件可以通過從本地UDP端口捕獲iNET數據或通過加入指定的多播地址并捕獲多播iNET數據流來操作。
·捕獲和存儲iNET 兼容數據 ·自動檢測傳入iNET 數據流和數據類型 ·從本地UDP端口，或加入組播會話捕獲數據 ·從多個NIC捕獲iNET數據 - 捕獲和存儲iNET兼容數據
|
PCM插件 | |
| PCM 插件功能包括用于PCM數據源的位同步、幀同步、反變換、PCM 編碼器及模擬器。數據源可以來自DEWESoft PCM-FS2和 Ulyssix 硬件，也可源自Chapter10插件。插件能夠從這些接口解碼出幾千個通道，支持嵌入式流和FFI。通過使用 IRIG 技術，數據能夠與模擬量數據及視頻數據完美同步。
·位同步、幀同步、反變換、PCM 編碼器及模擬器 ·支持DEWESoft PCM-FS2、Ullysix板卡及 Chapter 10 協議 ·支持嵌入式流和FFIs ·數字化記錄，完整的分析回放功能 ·通過 IRIG 功能實現完美同步
|
設備接口
工業輸入/輸出接口
S7 PLUGIN | |
| S7插件通過西門子S7協議通過以太網與西門子PLC設備通信。插件和PLC設備之間直接通信，因此不需要西門子許可證，支持讀寫。支持的所有S7數據類型（Bool，Byte，Char，Word，Int，DWord，DInt，Real，Date，Time of Day，Date_Time，String）。 插件能夠同時與多個PLC設備通信。
·與西門子S7 PLC設備通信 ·支持讀寫 ·支持所有S7數據類型 ·與多個PLC設備同時通信
|
串口插件 | |
| 串行通信的通用插件（RS232及兼容設備）。插件可以 接收串行數據，并從字節流中提取文本或數據。用戶還 可以將數據發送到串行設備（例如，在存儲開始后每隔X 秒發送......）。
·通用協議（ASCII 或字節 協議） ·從串口設備讀寫 ·支持RS232 及兼容設備 ·支持校驗（Check-sum，XOR，CRC） ·自動模式或輪詢
|
TCP/IP 二進制客戶端 | |

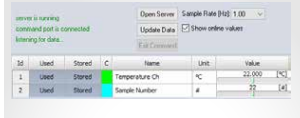

| DEWESoft? TCP / IP二進制客戶端插件可以通過TCP/IP從外部應用程序（例如LabView...）接收數據，并將此數據添加到DEWESoft?通道。 外部應用程序必須按照文檔中指定的協議發送數據：即外部應用程序的軟件團隊必須進行一些編程，使他們的應用程序能夠與此插件對接。
·允許外部程序向 DEWESoft? 添加數據 ·專有TCP/IP協議 |
設備接口
MODBUS TCP/IP 客戶端 | |
| DEWESoft? Modbus TCP/IP 插件可以通過TCP/IP讀取Modbus 通道。它支持Boolean，Int16，Int32和Float32（包括Word-Swap）數據類型。 注意：當前不支持寫入Modbus設備。
·讀取線圈和寄存器 ·Modbus TCP/IP ·支持字詞交換
|
MODBUSRTU | |
| 通過Modbus RTU協議（支持多串口）從測量設備讀取數據，不支持ASCII 協議。
|
QR CODE插件 | |
| QR Code 插件用于掃描條形碼并將其內容存儲到Dewesoft數據頭中。該插件支持1-D以及2-D條形碼，例如QR碼和數據矩陣。支持手持掃描儀和相機模式。
·可以掃描條形碼、QR碼和 Data matrices ·存儲條碼內容至 Dewesoft文件數據頭 ·支持手持掃描儀和相機模式
|
設備接口
傳感器輸入/輸出接口
NMEA WEATHER STATION | |
| 此插件支持兼容NMEA的氣象站設備（如Vaisala WXT520），通過RS232接口進行連接。截至目前支持MWV 和XDR信息。設備必須配置為自動發送數據。
·支持NMEA氣象站 ·RS232接口通訊 ·MWV，XDR句式
|
MARCATOR | |
| 增加了對MAHR數字卡尺和刻度盤指示器的數據采集功能。支持支持有線（USB）和無線兩種設備
·可調刷新率 ·多設備支持
|
ADMA | |
| ADMA儀器是用于汽車行業中應用的高速/高性能陀螺儀平臺，用于測量絕對位置、速度、加速度、角度（偏航、俯仰、翻滾）和角速度等參數。通過插件接口能夠實現對儀器的完全控制、初始化及設置。數據與所有其他數據源完全同步。
·支持軟件和硬件同步
|
CROSSBOW 440 | |
| 為CrossBow 440系列慣導系統設計的DEWESoft?插件可以按照客戶在 CrossBow設備中設定的采樣率讀取角速度、加速度及溫度數據。
·角速度 ·加速度 ·溫度
|
設備接口
MICROSTRAIN 3DM-GX3 | |
| DEWESoft?插件基于Microstrain? 3DM-GX3?微型姿態參照系統的單字節命令API。計算俯仰、側傾、偏航等參數。注意：此插件不支持較新的MIP協議：請改用Microstrain-MIP 插件！
·讀取加速度、角速度、磁力計和方向坐標系 ·計算偏航、俯仰、翻滾角 ·采樣率可達1kHz
|

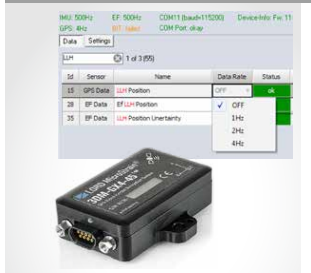

MICROSTRAIN MIP | |
| 此插件支持 Microstrain? MIP協議。它是基于3DMGX4-45?傳感器開發的。3DM-GX4-45?是一個結合微型慣性傳感器和高靈敏度的嵌入式接收器（GPS）的高性能、微型慣性導航系統（INS）。該插件支持大多數IMU、GPS和 EF（擴展卡爾曼濾波器）數據包和一些初始化命令。
該插件還可與其他 MIP 傳感器（即 3DM-GX4-35?、3DM-GX4-25?）配合使用。
注 意：還有另一個插件“DEWESFT-PLUGIN-MICROSTRAIN”，它支持較舊的基于字節的協議。 ·支持基于 MIP協議的 Microstrain? 傳感器 ·支持 IMU、GPS和EF數據包
|
GRS-1 | |
| TopconGRS-1設備（便攜式W-LANGPS插件，可選RTK功能）插件。此插件支持 TCP/IP 和 UDP 數據傳輸。RTK 可實現亞米級精度（如，與ADMA插件組合使用）。
·便攜式GPS/RTK ·WiFi（TCP/IP，UDP）
|
數據處理
數據處理 |
|
在過去的幾年中，我們增加的軟件專業模塊已經覆蓋了許多應用領域，用戶簡單點擊鼠標就能得到一個整體解決方案。不僅如此，軟件標準數學模塊功能已經非常強大了，只是有時被低估了

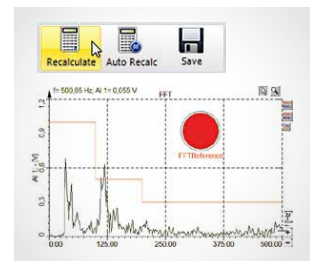

通過新增的后處理的功能，用戶可以對已儲存數據使用軟件的專業模塊進行處理分析。只要擁有原始數據您可以隨時調用數學模塊進行處理！

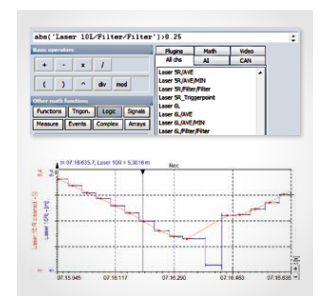

假定用戶進行了長期的電池測試，獲得了一個很大的數據文件。通過數學公式功能，軟件可以定義邏輯條件（例如，電流＞10A & 溫度＞70℃）來快速找到興趣點位置。此外，通過設定好的邏輯條件，也可以通過這種方法來排除錯誤的數據點，如毛刺等。
|
|
數據處理
此外，常見的數學功能如計算兩個信號沿之間的時間、事件發生的頻率、或在滿足特定條件時保持某個值等，還有很多常用功能都已完備。數組功能可用于提取數組或確定最大值、最小值及其位置，而復數運算功能可以將信號分解為實部和虛部

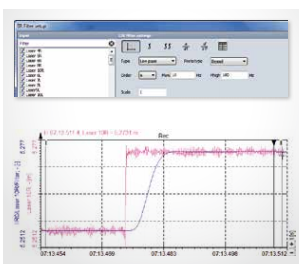

有時，傳感器輸出噪音較大或所需的信號頻帶被其他頻率信號所干擾，可以使用濾波器來解決問題。FIR濾波器的主要優點是在濾波范圍內的信號沒有相位延遲，IIR濾波器主要用于積分（加速度-＞速度-＞位移）或著進行微分，FFT濾波器在頻域對信號進行處理。

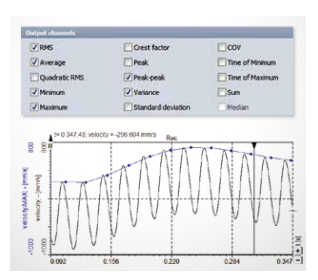

| 統計功能主要用于計算有效值、平均值、最小值、最大值...計算方法可以基于時間、采樣點或者整段數據。此外軟件還支持方差、標準差以及更加復雜的功能，諸如分類和計數的計算。軟件甚至支持陣列數據的計算——如FFT分析中的數據。
|

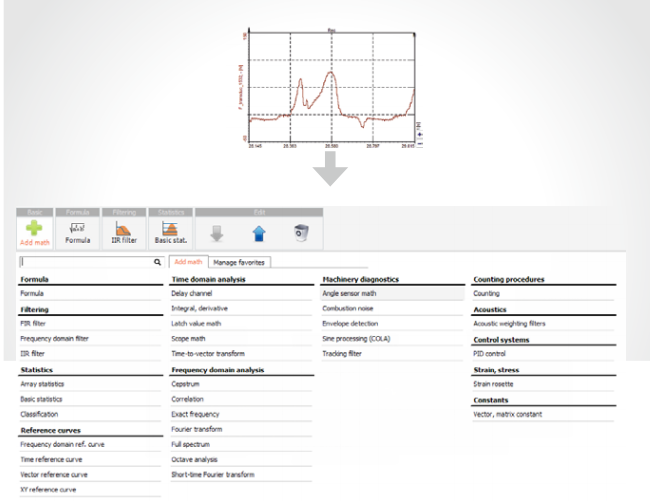

數學功能 |
·濾波器（FIR、IIR、FFT濾波器、積分、微分 …） ·邏輯條件 ·基本統計功能（有效值、平均值、最小值、最大值 …） ·高級統計功能（方差、標準差、分類、計數 …） ·參考曲線（時間、XY及頻域） ·時域轉角域（重采樣） ·包絡檢波功能 ·延遲通道（前值、增量計算） ·鎖存（保存特定條件下的值） ·角度傳感器 （將測速探頭模擬信號轉為角度/頻率信號）數學計算 ·示波器觸發 ·頻譜分析（FFT、STFT、CPB、SineProcessing） |
噪聲計 | |
| 噪聲計用于測試電信設備。它向我們展示了各種頻率的干擾電壓的可聽效果。噪聲計在頻域中使用加權網絡。
|
數據處理

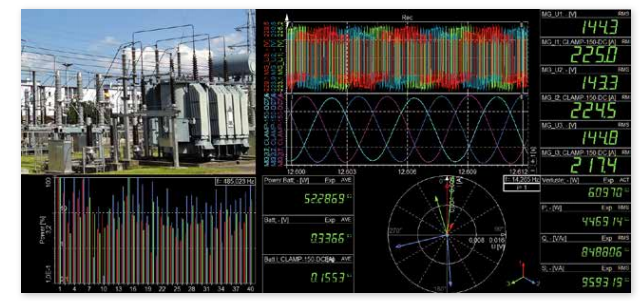

電力分析
DEWESoft? 的電力功能是計算功率，諧波和所有相關參數的一個高性能工具。搭配使用DEWESoft? 硬件，可以滿足多種功能的組合測試，完成幾乎所有的應用測試。
DEWESoft? 電力分析儀獨特的系統架構，一臺設備能夠完成多種測試應用。 DEWESoft? 功率分析儀匯集了功率分析儀、燃燒分析儀、數據記錄儀、示波器、矢量示波器、瞬態記錄儀和FFT諧波分析儀的所有功能。不同數據源（模擬、數字、計數器、CAN、視頻等）能夠以不同的采樣率同步存儲在一個數據文件中，針對不同類型的應用進行全面的的分析，給您帶來前所未有的體驗。 |
|
數據處理
電力分析 | |
| ·對300多個參數進行計算 ·1-12相交流系統電力分析，星形-三角計算，波形RMS計算 ·電壓、電流（rms，rm，ave）及頻率計算 ·有功、無功 & 視在功率（P，Q，S，PF，cos phi， …） ·失真及失真系數（D，DH，QH，K，THD I，THD U） ·周期值重疊以進行詳細的故障分析 |
電力品質分析 | |
| ·符合IEC 61000-4-30標準的A類電能質量分析儀 ·根據IEC61000-4-7標準，可分析高達150 kHz諧波 ·根據IEC61000-4-15標準，進行閃變和快速電壓變化測試 ·根據IEC64000-21標準，進行Flicker emission測試 ·不平衡和對稱分量（零序，正序，負序） |
原始數據存儲 | |
| ·原始數據記錄，采樣率高達1 MS/s ·示波器視圖 ·矢量示波器視圖 |
FFT分析 | |
| ·諧波 FFT ·Full FFT ·3D FFT 瀑布圖 |
瞬態記錄 | |
| ·通過模擬、數學及電力模塊通道進行觸發如通過電壓不平衡量、頻率偏離、 電壓突降 … |
特殊分析 | |
| ·派克變換 ·效率映射 ·依據 FGW-TR3的電力品質報告 |
數據處理
NVH分析 | |
| FFT分析儀 FFT分析儀提供頻譜分析的所有主要功能，具有高級平均、可選分辨率（64000譜線數）及直接指定帶寬（最小0.01Hz分辨率）功能。一個FFT窗口中可以顯示多個通道的數據，方便比較。
·多重光標及標注 ·包絡 ·自譜和互譜 ·倒譜 ·短時 FFT
|
階次跟蹤 | |
| 階次跟蹤模塊的主要功能是對信號在不同轉速下的變化進行測量。 信號輸入可以是：麥克風、加速度計甚至扭振模塊的輸出。模塊能夠清晰地將與發動機相關的諧波和其他頻率如結構共振等區分開。DEWESoft儀器的高精度數字計數器，可提供準確且可重復的測量結果。結果能夠以3D圖和2D圖的形式呈現，可以從圖中抽取階次及提取轉速相位。 |
扭振 | |
| DEWESoft儀器的高精度數字計數器基于102.4 MHz時基，旋轉和扭轉振動角度和角速度（使用兩個編碼器）即使是在高轉速下也可以精確測量。安裝角度固定差值、安裝未對中誤差及傳感器自身誤差都可以在軟件中進行補償，支持具有傳動比的變速箱的還可以應用附加的濾波器。 |
動平衡 | |
| 為了消除由一階（不平衡）所引起的振動，DEWESoft提供動平衡模塊。模塊設置非常簡單，只需指定角度傳感器和振動傳感器即可。模塊按照固定流程進行：首先初始運行記錄，然后以適當的角度添加試驗質量塊。 如果需要，測試可以重復進行。根據旋轉部件結構，支持單平面和雙平面平衡。 所有處理結果和原始數據都存儲在數據文件中。
|
數據處理

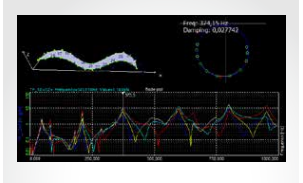

模態測試及 ODS | |
| DEWESoft提供了一種有效的解決方案，在很短的時間內就可以完成設置和測量。結構模型可以在幾何編輯器中導入或編輯。對于測量，可以根據需要選擇使用力錘對不同點進行敲擊或者改變響應加速度加速度傳感器的位置。在分析模式下，點擊共振頻率點就可以看到振型動畫。
·傳遞函數（FRF） ·相關 ·模態只是功能（MIF） ·雙擊檢測 ·重置敲擊或測量點 ·敲擊多次平均 ·激勵/響應頻譜，加窗 ·SISO， MISO and SIMO， 響應通道分組 ·導納圓方式抽取模態參數（頻率和阻尼比） ·如果激勵是由于設備處于工作狀態產生的，這種情況下無法測量激勵，頻譜ODS測量方法非常適用。
|
聲級計 | |
| DEWESoft提供符合國際標準IEC61672，IEC60651，IEC60804的實時聲級計算。可以任何組合頻率和時間加權進行計算?？梢杂嬎阏麄€時間段或者自定義時間長度的統計值。
|
倍頻程分析（CPB） | |
| 常數百分比帶寬濾波器可以實時進行處理（true octave），提供了1/1，1/3，1/6，1/12，1/24倍頻程選項。通過陣列統計數學功能，可以方便的提取出整個頻譜或者指定頻率段的最大/最小/平均等統計值。
|
聲功率 | |
| 插件支持依據ISO 3741、ISO 3744和ISO 3745進行聲功率測量。麥克風位置由軟件計算得出，具體取決于聲源和配置的大小（半球，半截面，......）。如果客戶使用的麥克風數量少于標準要求的麥克風，則可以將測量區域分組，在測量過程中更改傳感器的位置。在背景測量（K1，K2）中，軟件逐步引導用戶進行測量還有重復性檢查，生成報告需要的1/3倍頻程圖表。
|
數據處理
車輛分析
|
|

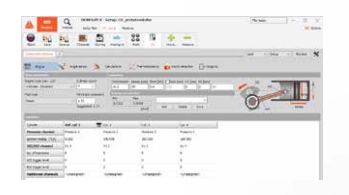

燃燒分析 | |
·電荷傳感器直接輸入 ·實時數學計算，統計值，標準差 ·在線顯示：壓力圖，p-V 圖，CA scope，… ·時域采樣 （適合冷啟動測試） ·iFile，Excel，FlexPro，txt，… 格式輸出 ·標準差，IMEP，PMEP，NMEP，熱力學計算 ·爆震檢測 ·燃燒噪聲分析（實時 dB 噪聲計算） ·臺架通訊 ·ECU 通訊 |
|
| |

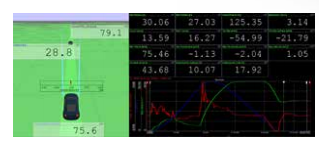

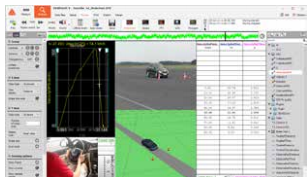

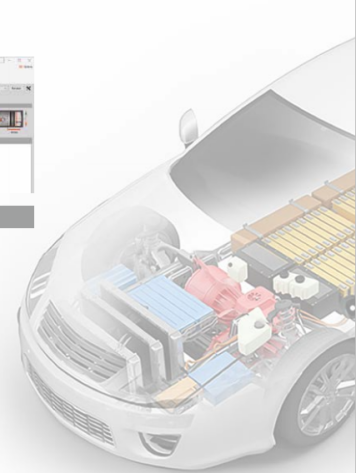

高級司機輔助驗證系統 | 電動車 | |

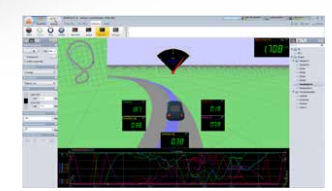

·IP67防護等級的 GPS+陀螺，動態采樣可達 500Hz，位置精度 < 2 cm ·易于使用的軟件，通過 Polygon 插件可以實時計算車輛之間的距離及距離碰撞時間 ·同步采集多種數據源如視頻，CAN，CAN FD，FlexRay，XCP/CCP，OBDII，… ·為以下應用提供分析工具和算法： ·車道偏離 & 車道保持 ·避撞，盲點檢測，自動緊急制動 ·自適應巡航控制 ·其他各種類型的研發測試 | ·電動機，變頻器，電池測試 ·AC & DC 電力分析 ·能量 & 能效 ·靜態 & 動態測試 ·臺架 & 路面測試 ·高溫 & 高寒測試
|
數據處理
|
|
通過噪聲 | |
·自動化流程，實時分析結果 ·僅需駕駛員即可完成測試 ·采集 IEPE 麥克風輸入,氣象站,紅外溫度,RPM,節氣門位置等 ·集成分析算法： ·ISO 362 ·UNECE R51.03, R41 & R117 |
|
| |

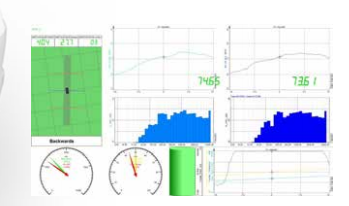

車輛動力學 | 制動測試 | |
·自動化流程，司機向導式的軟件 VTS – 車輛測試套裝 ·車輛、試驗、傳感器數據庫都會自動分門別類的存儲，方便檢索 ·集成測試功能包括： ·ECE 13H 正弦停滯測試（Sine with dwell） ·ISO 7401 橫向瞬態響應試驗 ·ISO 13674-1 Sinus Steer ·其他 | ·通過DEWESoft sequencer實現自動化流程及報告生成 ·通過模擬輸入或CAN采集踏板力、行駛信息、溫度信息及壓力等 ·實時結果 ·集成測試功能包括: ·標準測試 (ECE13H, FMVSS 135, ...) ·ABS 測試 ·研發測試 ·制動舒適性測試 |

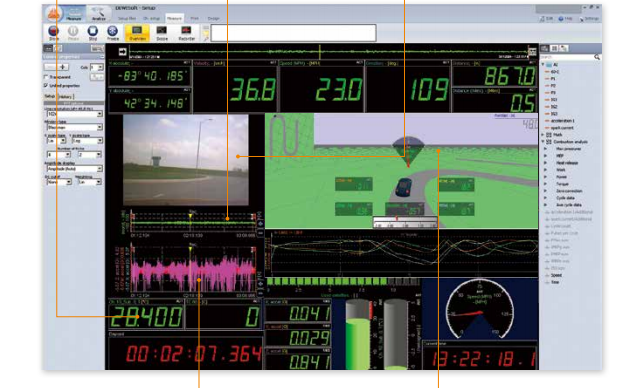

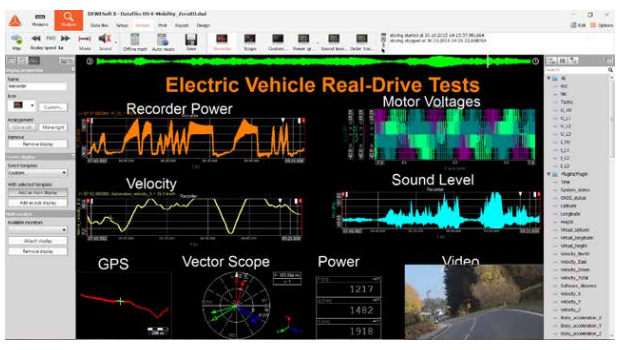

顯示形式
顯示形式 | ||
隨意配置您的儀器界面： | ||
數字及模擬表
| 記錄儀
| |
FFT分析儀
| 示波器/觸發
| |
多種顯示形式可供選擇： |
數字表 軌跡圖 輸入控制 模擬儀表 倍頻程 靜態圖像 水平 / 垂直柱狀圖 矢量示波器/諧波FFT 文本 XY 記錄儀 P-V 圖/燃燒分析示波器 折線 指示燈 2D 圖 動平衡 預警指示 坎貝爾圖 FRF 建模編輯器 記錄儀/垂直記錄儀 3D 圖 Polygon 3D 示波器 表格值顯示 姿態顯示 FFT 視頻 模態導納圓 |
顯示形式
CAN-Bus 數據/OBD II 同步 CAN 總線數據 ? CAN DBC 導入/導出 ? J1939 解碼 | 模擬通道 應變/溫度/加速度/力/扭矩等
| 視頻 同步視頻信息 (正常及高速攝像機)
| |
| |||
車輪力測量 遙測接收所有車輪受力信息 | GPS信息 通過插件可以3D顯示位置數據并進行分 | ||
存儲
存儲 | |
分布式采集 使用OPT-NET功能對測試系統進行遠程控制，易用性遠超你的想象。不管多臺測試系統是采用近距連接還是分布在世界各處，OPT-NET都是測試系統的控制中心。IRIG和GPS時鐘技術能夠確保多臺設備的數據時刻保持同步，且不會因為時間流逝而降低同步精度。OPT NET提供三種基本的操作模式（1:1模式、X：1模式、1
| ：X模式）。這三種模式可以完成幾乎所有的應用。通過遠程控制能夠將測試系統擴展到數百通道，也可以完成幾百公里以外的分布式測量，一切都是可能的。
|

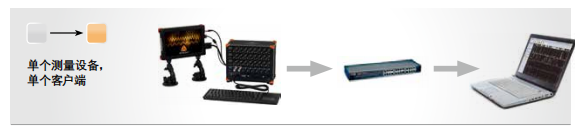

1:1模式 | |
1:1模式用于只有一臺的測試系統和一臺的客戶端。在這種模式下有兩種操作模式：完整的遠程控制模式和數據瀏覽模式。在完整的遠程控制模式下，客戶端計算機完 | 全控制測試系統。當通過客戶端在設置界面進行更改時，測試系統的軟件也會切換到相應的界面。
|
單個測量設備，單個客戶端
| |

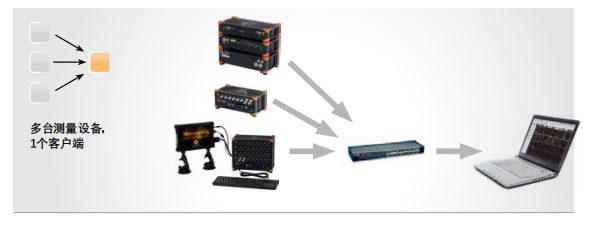

X:1 模式 | |
多臺測試系統和一臺客戶端的測試模式主要用于需要分布式測量或數據流量超出一臺測試系統能力的情況下。在這種情況下，多臺測試系統必須保持時鐘同步，既可以通過硬件時鐘（一臺測試設備發送時鐘，其余設備接收時鐘）進行同步，也可以通過外部時鐘源（IRIG或GPS時鐘）進行同步。 所有測試系統的采樣率必須相同。在這種情況下，只有一種連接方式 -客戶端計算 | 機作為主控端?？蛻舳擞嬎銠C控制測試網絡中所有設備同時開始及停止采集存儲?？蛻粼谌魏螘r間查看任意一臺測試設備工作狀況，但僅能連接一臺測試系統（此時與1:1模式相同）。用戶也可以使用多臺客戶端計算機，但僅能顯示一臺測試系統的數據。
|
多臺測量設備，1個客戶端
| |
存儲

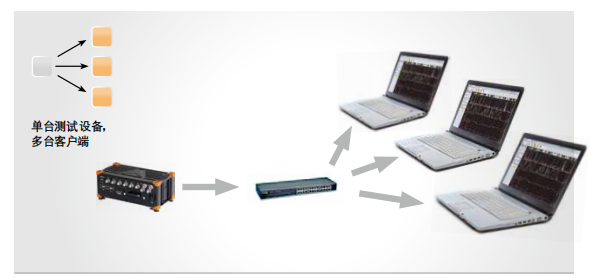

1:X模式 | |
第三種網絡配置模式是一臺測試系統，一個主控客戶端和多臺顯示客戶端。主控客戶端用于更改測試系統的參數設置、存儲策略、控制存儲的開始和停止等等。顯示客戶端只能夠顯示測試系統的部分通道數據（取決于連 | 接帶寬）并存儲到本地硬盤上。
|
單臺測試設備，多臺客戶端
| |
系統示例

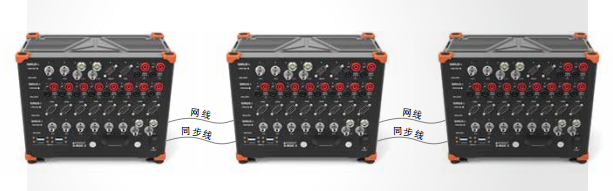

對于比較大型的測試任務，您可以使用DEWESoft? OPTNET功能，將幾套測試系統組合構成一個大的系統，甚至可以超過1000通道：操作起來非常簡單，只需將它們通過網線和同步線連接起來。測量完成后，只需斷開連線，那么每個測試系統就可以獨立進行工作了。 當使用功能選項時，運行負載將分配到每臺獨立的SBOXe系統 | 中。每臺S-BOXe都擁有超強的計算能力，即使每臺系統均為32通道，并對數據進行大量數學計算，也不會存在任何性能問題。S-BOXe可選配1Hz GPS，用于精確時間同步；也可選配100Hz GPS接收器，和RTK配合使用位置精度可達2cm。
|
96通道SIRIUS數據采集系統
| |
存儲
高速數據存儲 | |
在DEWESoft?的整個發展過程中，存儲性能提升一直被視為最為重要的環節之一。隨著計算機技術的高速發展，我們一直利用各種資源，不斷挖掘系統潛力。我們如今已經實現了超過500 MB/秒的持續流盤速度。即使 | 用戶使用如此高的速度進行采集存儲，DEWESoft?軟件依然能夠在幾秒鐘內重新加載數據。
|
流盤存儲 | |
DEWESoft?使用了特有的文件存儲結構，通道設置、界面顯示設置、所有的事件、高采樣率的模擬信號數據和其他信號源的異步低速數據都可以存儲在同一個文件中。對于長時間的監控測量，DEWESoft?軟件提供了文件分割功能，能夠在存儲過程中按照指定文件大小，或設定 | 的時間長度（例如：每24小時）自動生成新的數據文件。DEWESoft?軟件確保在新文件生成過程中沒有數據丟失。
|
觸發存儲 | |
有時系統需要進行連續數天或數周的監測，只為記錄某些特定的事件過程。將所有的數據存儲在硬盤上，然后手動尋找這些事件顯然不是一個好主意。在這種情況下，用戶可以使用DEWESoft? 軟件提供豐富的觸發功能，包括啟動/停止觸發條件和觸發前置/后置時間。 用戶也可以使用多個數學公式組合起來創建觸發條件。 | 當觸發條件滿足時，數據會被高速存儲（包括前置/后置時間的數據），未觸發時只存儲統計值（最小值、最大值、平均值和有效值）。這樣將可以減小長時間測量過程中的文件大小。
|
多重觸發
| 觸發類型 沿觸發（上升沿或下降沿） 窗觸發（兩個電平：進入或離開） 脈沖寬度觸發（持續時間長/短于設定值） 窗和脈沖寬度（以上兩種的組合） 斜率觸發（根據上升沿/下降沿斜率觸發）
|
數據庫存儲 | |
對于需要長期測量存儲并進行離線后處理的應用，DEWESoft?提供了一個基于數據庫存儲的解決方案，在未觸發時使用低速存儲，觸發后高速采集存儲，歷史數據不斷發送存儲到遠程數據庫服務器。數據庫存 | 儲形式主要用于分布式采集應用中。
|
